水冷电抗器液压测试设备技术资料
1、测试液体：水、乙二醇或其混合物
2、管路要求整体压力10Mpa及以上
3、设备最大流量50L/M，待测试产品压损最大为5Bar，单设定流量时，不考虑压力测试，可控流量阀为通路状态，流量控制精度20L/M以内0.10L/M，20L/M以上时，0.2 L/M，显示两处的压力差，压力差要求精度0.01Bar；进行压力差测试时，能按流量形成压力差曲线，并能保持和导出相关数据到EXCEL表格。带水阻清零校验功能（接直管后测试，压差清零后进行测试）
4、不按流量计算时，可调整管路内的压力，并按设定压力进行保持，出水口全封闭时管路最大压力可达到2.0MPa （1MPa压力时能保持有一定的流量，＞10L/M，希望能达到）
5、测试完成后自动吹气进行管路液体回收，将管路中大部分液体回收到储液罐。

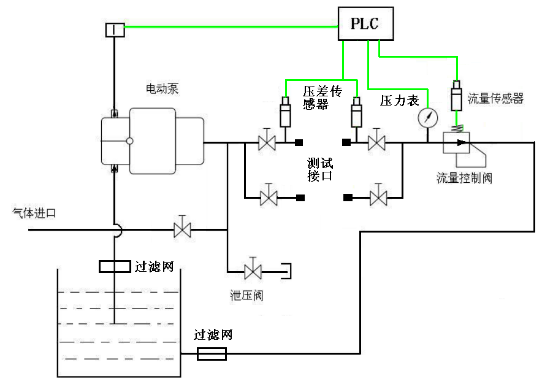

6、参考设计图
7、设计体积L1000*W1000*H2000以内，水箱容积60L
8、接头外螺纹M22*1.5
|
