5.3.1 最大膨胀量试验

5.3.1.1 试验设备

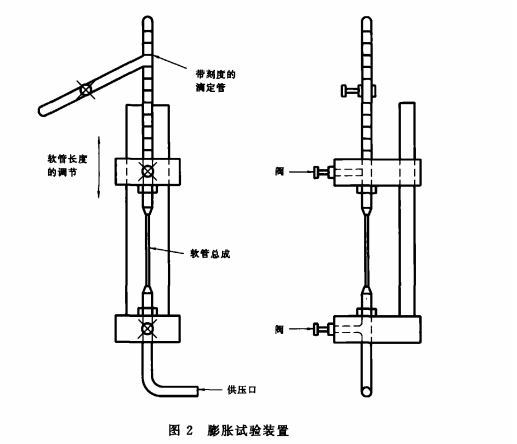

采用下图所示的试验设备 ，该设备包括 ：Gs 16897一 1997

a)液压源；

b)无任何添加剂和游离气体的试验用水，

c)溶液箱和压力表 ，

d)接头 ，垂直地安装到接头上的软管总成，以便在可控制的条件下施加压力 ；

e)具有 0. 05mL刻度的量管

5.3.1.2 试验程序

a)仪器的标定

使用试验仪器之前 ，必须用一个模拟软管总成来测定当施加 6. 9MPa和 10. 3MPa压力时所确定的

标定修定量 ，模拟软管总成由最小规格壁厚为 1. 52mm 无缝钢管组成，其 自由长度为 305mm士6mm，外

径为 6. 3mm，在软管总成试验中使用的全部接头和附件都应装在该系统 中，试验样品所得到的膨胀量

读数应该减去标定的修正量，最大允许标定修正量，在 10. 3MPa的压力下应为0. 08mL ;

b)测量软管总成的 自由长度 ；

。）将软管铅垂安装，以保证在向其施压时软管无拉伸。

d）将试验液注满软管并排出系统 中的全部气体 ，

e)关闭通向刻度量管的阀门，并施加 10. 3MPa的压力，持续 l Os，然后泄压。

5.3.1.3 计算在 10. 3MPa和 6. 9MPa压力下软管的膨胀量。

a)将刻度量管 中的液面调到零；

b)关闭通 向刻度量管的阀门，以 103MPa/min速率对软管总成施加 6. 9MPa的压力，并使软管的

管道密封在该压力之下 （在计算 10. 3MPa压力下的膨胀量时，密封压力在 10. 3MPa压力之下）。

c) 3s后 ，打开通向刻度量管的阀门 l os，使膨胀软管中的液体升入刻度量管 内；

d)将上述中的 b)和 c)步骤重复 2次，测量 3次施压后聚集在刻度量管中的试液总量，

e)将刻度量管中的液体总量除以 3，减去标定修正量，就可算出体积膨胀量，该数值再除以自由长GB 16897一 1997

度（m)就得到软管每米长度上的体积膨胀量。
